รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | 100G QSFP28 | อัตราการส่งข้อมูล: | 100GB / s |
|---|---|---|---|
| ความยาวคลื่น: | 1310nm | ระยะทาง: | 10km |

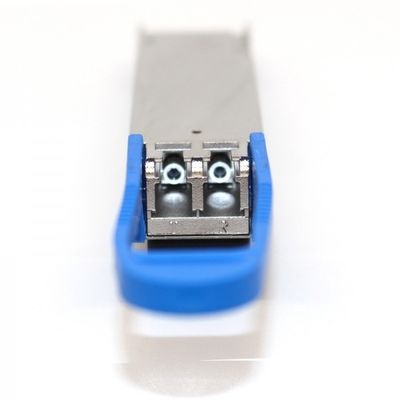

| อินเตอร์เฟซ: | LC คู่ | แหล่งจ่ายไฟ: | เดี่ยว + 3.3V |
| การประกัน: | 3 ปี | ใบสมัคร: | Ethernet, Fibre Channel, Switch to Switch interface |
| เน้น: | โมดูล LR4 Wdm Sfp,โมดูล DDM Wdm Sfp,ตัวรับส่งสัญญาณไฟเบอร์ QSFP28 Sfp |
||

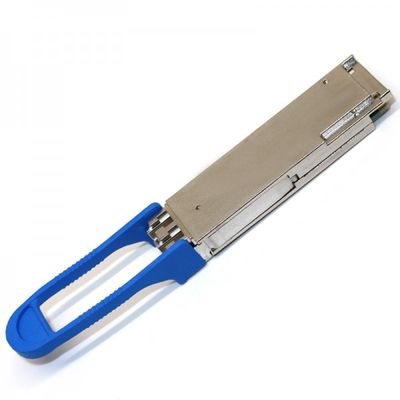

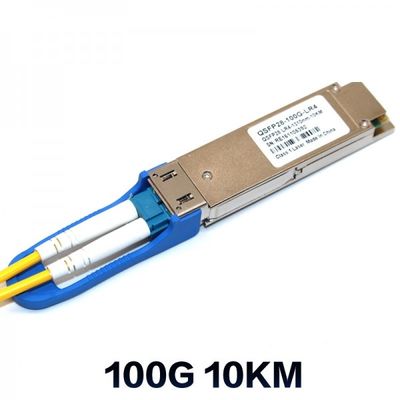

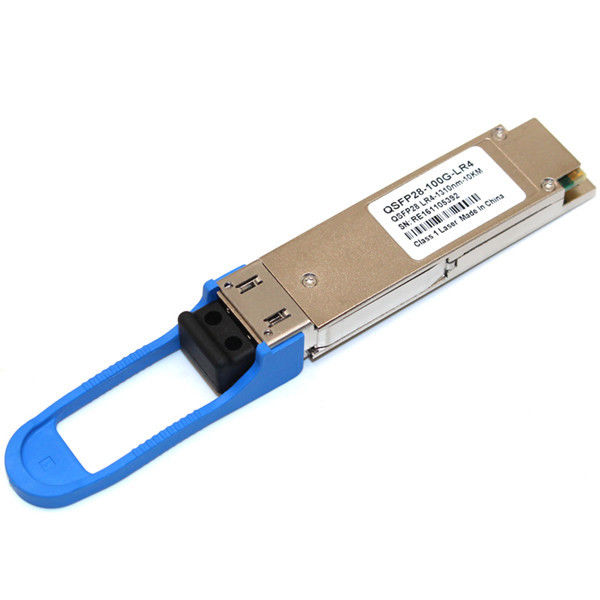

ตัวรับแสง 100G QSFP28 LR4 รวมเส้นทางการรับเข้าไว้ในโมดูลเดียวเครื่องรับสตรีมข้อมูลแบบออปติคัลสี่เลนจะถูกแยกสัญญาณด้วยออปติกโดยตัวแยกสัญญาณแสงในตัวไอน้ำข้อมูลแต่ละตัวจะถูกกู้คืนโดยเครื่องตรวจจับ PIN และเครื่องขยายสัญญาณทรานซิมพีแดนซ์กำหนดใหม่และส่งต่อไปยังไดรเวอร์เอาต์พุตโมดูลนี้มีอินเทอร์เฟซไฟฟ้าแบบเสียบปลั๊กได้การใช้พลังงานต่ำและอินเทอร์เฟซแบบอนุกรม 2 สาย
คุณสมบัติ
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | สัญลักษณ์ | นาที. | สูงสุด | หน่วย | บันทึก |
| การจ่ายแรงดัน | Vcc | -0.5 | 3.6 | วี | |
| อุณหภูมิในการจัดเก็บ | TS | -40 | 85 | ° C | |
| ความชื้นสัมพัทธ์ | RH | 0 | 85 | % | |
| เกณฑ์ความเสียหาย Rx ต่อเลน | PRdmg | 5.5 | dBm |
บันทึก: ความเครียดที่เกินกว่าค่าสัมบูรณ์สูงสุดอาจทำให้เกิดความเสียหายอย่างถาวรกับตัวรับส่งสัญญาณ
เงื่อนไขการใช้งานที่แนะนำ
ลักษณะไฟฟ้า (ตop= 0 ~ 70℃, Vcc = 3.14 ~ 3.47 โวลต์)
(ทดสอบภายใต้เงื่อนไขการใช้งานที่แนะนำเว้นแต่จะระบุไว้เป็นอย่างอื่น)
| พารามิเตอร์ | สัญลักษณ์ | นาที | ประเภท | สูงสุด | หน่วย | หมายเหตุ | ||
| ผู้รับ | ||||||||
| อัตราการส่งสัญญาณต่อเลน | DRPL | 25.78125 ± 100 หน้าต่อนาที | Gb / s | |||||
| การแกว่งเอาต์พุตข้อมูลที่แตกต่างกัน | Vout, pp | 400 | 800 | mV | ||||
| ความกว้างของตา | Ew | 0.57 | UI | |||||
| ปิดตาแนวตั้ง | 5.5 | เดซิเบล | ||||||
| การสูญเสียผลตอบแทนที่แตกต่างกัน (นาที) | RLd (ฉ) |
9.5 - 0.37f, 0.01≤f <8 4.75 - 7.4log 10 (f / 14), 8 ≤f <19
|
เดซิเบล | |||||
|
การสูญเสียผลตอบแทนจากการแปลงโหมดที่แตกต่างกันโดยทั่วไป (นาที)
|
RLdc (ฉ) |
22-20 (f / 25.78), 0.01≤f <12.89 15-6 (f / 25.78), 12.89≤f <19
|
เดซิเบล | |||||
| การยุติความแตกต่างไม่ตรงกัน | ตม | 10 | % | |||||
| เวลาในการเปลี่ยน 20% ถึง 80% | Tr, Tf | 12 | ปล | |||||
ลักษณะทางแสง (ตop= 0 ~ 70℃, Vcc = 3.14 ~ 3.47 โวลต์)
(ทดสอบภายใต้เงื่อนไขการใช้งานที่แนะนำเว้นแต่จะระบุไว้เป็นอย่างอื่น)
| พารามิเตอร์ | สัญลักษณ์ | หน่วย | นาที | ประเภท | สูงสุด | หมายเหตุ | ||||
| ผู้รับ | ||||||||||
| รับอัตราสำหรับแต่ละเลน | Gb / s | 25.78125 ± 100 หน้าต่อนาที | 1 | |||||||
| ช่วงความยาวคลื่นสี่เลน | λ1 | นาโนเมตร | 1294.53 | 1295.56 | 1296.59 | |||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | |||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | |||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | |||||||
| กำลังไฟฟ้าเข้าอินพุตมากเกินไป | Pmax | dBm | 5.5 | |||||||
|
กำลังรับเฉลี่ยสำหรับแต่ละคน เลน |
พิน | dBm | -10.6 | 4.5 | 2,4 | |||||
| ความไวของตัวรับ (OMA) ต่อเลน | Psens1 | dBm | -10.6 | |||||||
| ความไวต่อความเครียด (OMA) ต่อเลน | Psens2 | dBm | -6.8 | 3 | ||||||
| การสูญเสียกลับ | RL | เดซิเบล | -26 | |||||||
| ตัวรับไฟฟ้า 3dB ความถี่คัทออฟด้านบนต่อเลน | GHz | 31 | ||||||||
| Los De-Assert | พด | dBm | -11.6 | |||||||
| Los Assert | Pa | dBm | -23.6 | |||||||
| สูญเสีย Hysteresis | Pd-Pa | dBm | 2 | |||||||
หมายเหตุ:
1. ตัวรับประกอบด้วยโฟโตเดตเตอร์ 4 ตัวทำงานที่ความเร็ว 25.78Gb / วินาที
2. ค่าต่ำสุดเป็นข้อมูลเท่ากับ TxOMA ขั้นต่ำที่มี ER ไม่สิ้นสุดและการสูญเสียการแทรกช่องสูงสุด
3. SRS วัดด้วยค่าปรับการปิดตาในแนวตั้ง 1.8 dB สูงสุด J2 จาก 0.30 UI และ J9 จาก 0.47 UI
4. ค่ากำลังและความถูกต้องของพลังงานอยู่กับทุกช่องบน ..
| พิน | ชื่อ | ตรรกะ | คำอธิบาย | |
| 1 | GND | พื้น | 1 | |
| 2 | Tx2n | CML-I | NC | 10 |
| 3 | Tx2p | CML-I | NC | 10 |
| 4 | GND | พื้น | 1 | |
| 5 | Tx4n | CML-I | NC | 10 |
| 6 | Tx4p | CML-I | NC | 10 |
| 7 | GND | พื้น | 1 | |
| 8 | ModSelL | LVTTL-I | เลือกโมดูล | 3 |
| 9 | รีเซ็ต L | LVTTL-I | รีเซ็ตโมดูล | 4 |
| 10 | Vcc Rx | + 3.3V ตัวรับแหล่งจ่ายไฟ | 2 | |
| 11 | SCL | LVCMOS-I / O | นาฬิกาอินเทอร์เฟซแบบอนุกรม 2 สาย | 5 |
| 12 | SDA | LVCMOS-I / O | ข้อมูลอินเทอร์เฟซแบบอนุกรม 2 สาย | 5 |
| 13 | GND | พื้น | 1 | |
| 14 | Rx3p | CML-O | ตัวรับเอาต์พุตข้อมูลแบบไม่กลับด้าน | 9 |
| 15 | Rx3n | CML-O | เอาต์พุตข้อมูลกลับด้านของผู้รับ | 9 |
| 16 | GND | พื้น | 1 | |
| 17 | Rx1p | CML-O | ตัวรับเอาต์พุตข้อมูลแบบไม่กลับด้าน | 9 |
| 18 | Rx1n | CML-O | เอาต์พุตข้อมูลกลับด้านของผู้รับ | 9 |
| 19 | GND | พื้น | 1 | |
| 20 | GND | พื้น | 1 | |
| 21 | Rx2n | CML-O | เอาต์พุตข้อมูลกลับด้านของผู้รับ | 9 |
| 22 | Rx2p | CML-O | ตัวรับเอาต์พุตข้อมูลแบบไม่กลับด้าน | 9 |
| 23 | GND | พื้น | 1 | |
| 24 | Rx4n | CML-O | เอาต์พุตข้อมูลกลับด้านของผู้รับ | 9 |
| 25 | Rx4p | CML-O | ตัวรับเอาต์พุตข้อมูลแบบไม่กลับด้าน | 9 |
| 26 | GND | พื้น | 1 | |
| 27 | ModPrsL | LVTTL-O | โมดูลปัจจุบัน | 6 |
| 28 | IntL | LVTTL-O | ขัดจังหวะ | 7 |
| 29 | Vcc Tx | + เครื่องส่งจ่ายไฟ 3.3V | 2 | |
| 30 | Vcc1 | + แหล่งจ่ายไฟ 3.3V | 2 | |
| 31 | LPMode | LVTTL-I | โหมดพลังงานต่ำ | 8 |
| 32 | GND | พื้น | 1 | |
| 33 | Tx3p | CML-I | NC | 10 |
| 34 | Tx3n | CML-I | NC | 10 |
| 35 | GND | พื้น | 1 | |
| 36 | Tx1p | CML-I | NC | |
| 37 | Tx1n | CML-I | NC | 10 |
| 38 | GND | พื้น | 1 |
มาตรฐาน
สอดคล้องกับ IEEE 802.3ba
สอดคล้องกับข้อกำหนดฮาร์ดแวร์ QSFP28 MSA
สอดคล้องกับ RoHS
100GBASE-LR4
Infiniband QDR และ DDR เชื่อมต่อระหว่างกัน
การเชื่อมต่อ 100G Datacom
คำถามที่พบบ่อย
คำถามที่ 1ฉันสามารถสั่งซื้อตัวอย่างสำหรับผลิตภัณฑ์นี้ได้หรือไม่?
ตอบ: ได้เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพตัวอย่างผสมเป็นที่ยอมรับ
คำถามที่ 2แล้วเวลารอคอยล่ะ?
ตอบ: ตัวอย่างต้องใช้เวลา 3-6 วันต้องใช้เวลาในการผลิตเป็นจำนวนมาก 1-2 สัปดาห์สำหรับปริมาณการสั่งซื้อมากกว่า
ไตรมาสที่ 3คุณมีขีด จำกัด MOQ สำหรับการสั่งซื้อตัวอย่างหรือไม่?
ตอบ: มีขั้นต่ำต่ำ 1 ชิ้นสำหรับการตรวจสอบตัวอย่าง
Q4.คุณจัดส่งสินค้าอย่างไรและต้องใช้เวลานานแค่ไหน?
ตอบ: เรามักจัดส่งโดย DHL, UPS, FedEx หรือ TNTโดยปกติจะใช้เวลา 3-5 วันนอกจากนี้ยังมีบริการขนส่งทางอากาศและทางทะเล
