รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | ตัวรับส่งสัญญาณ 40G QSFP | ความยาวคลื่น: | 1310nm |
|---|---|---|---|
| ระยะทาง: | 10km | อัตราการส่งข้อมูล: | 10Gb / s |
| อินเตอร์เฟซ: | LC คู่ | แหล่งจ่ายไฟ: | เดี่ยว + 3.3V |
| การประกัน: | 3 ปี | ใบสมัคร: | Ethernet, Fibre Channel, Switch to Switch interface |
| แสงสูง: | Sfp Fiber Optic Transceiver,1310NM Fiber Optic Transceiver,QSFP Fiber Optic Transceiver |
||

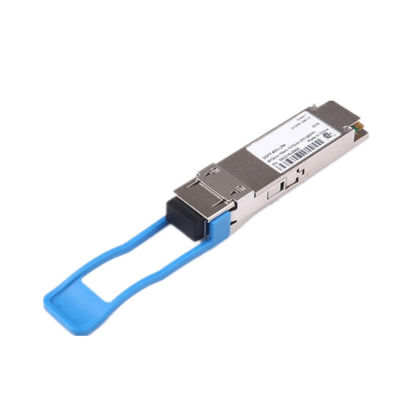

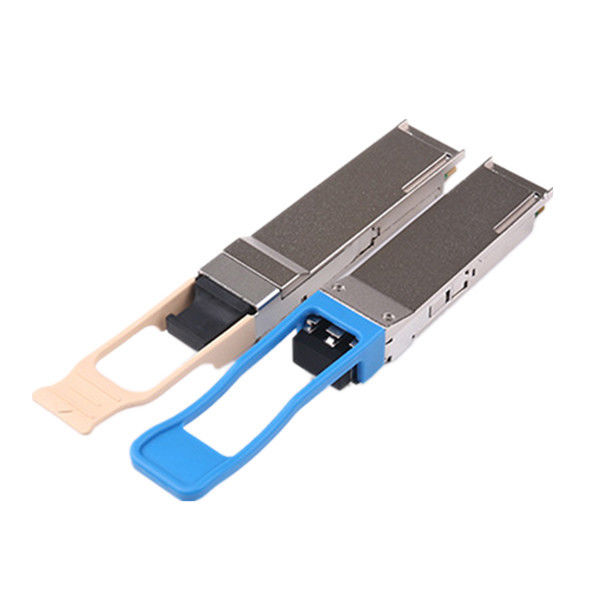

40G QSFP PSM LR4 เป็นโมดูลออปติคอลแบบขนาน 40Gb / s Quad Small Form-factor Pluggable (QSFP +)ช่วยเพิ่มความหนาแน่นของพอร์ตและประหยัดต้นทุนระบบทั้งหมดโมดูลออปติคัลฟูลดูเพล็กซ์ QSFP + มีช่องสัญญาณรับและส่งอิสระ 4 ช่องแต่ละช่องสามารถทำงานได้ 10Gb / s สำหรับอัตราข้อมูลรวม 40Gb / s บนไฟเบอร์โหมดเดียว 10 กม.
สามารถเสียบสายริบบิ้นใยแก้วนำแสงที่มีขั้วต่อ MTP / MPO เข้ากับช่องรับโมดูล QSFP +การจัดตำแหน่งที่ถูกต้องจะต้องมีหมุดนำทางภายในเต้ารับโดยปกติจะไม่สามารถบิดสายเคเบิลเพื่อให้ได้ช่องสัญญาณที่เหมาะสมกับการจัดตำแหน่งช่องการเชื่อมต่อไฟฟ้าทำได้โดยใช้ขั้วต่อ 38 พินแบบเสียบ z ตามข้อกำหนด MSA
คุณสมบัติ
พารามิเตอร์
| แพ็คเกจ (ฟอร์มแฟกเตอร์) | QSFP + |
| อัตราข้อมูล (ทั่วไป) | 10.3 Gbps / CH |
| ความยาวคลื่นศูนย์ | 1310 นาโนเมตร |
| ระยะทาง | 10 กม |
| การวินิจฉัย | จอภาพดิจิตอล |
| เครื่องส่ง | เลเซอร์ DFB 4CH 1310nm |
| ผู้รับ | อาร์เรย์เครื่องตรวจจับภาพถ่าย PIN 4CH |
| TX กำลังขับ (dBm) | -5.5 ~ + 1.5 |
| ความไว RX (dBm) | -12.6 |
| อุณหภูมิเคสต่ำ / สูง | 0 ° C ~ 70 ° C |
| แรงดันไฟฟ้า (ทั่วไป) | 3.3 โวลต์ |
| ตัวเชื่อมต่อ | MTP / MPO 8 องศา SMF ไม่มี PIN |
| พารามิเตอร์ | สัญลักษณ์ | นาที | ตามแบบฉบับ | สูงสุด | หน่วย | หมายเหตุ | |
| เครื่องส่ง | |||||||
| ความยาวคลื่นศูนย์ | λC | 1270 | 1310 | 1350 | นาโนเมตร | 1 | |
| ความกว้างสเปกตรัม RMS | λrms | 3.5 | นาโนเมตร | 1 | |||
| กำลังเปิดตัวเฉลี่ยแต่ละเลน | PAVG | -5.5 | -0.5 | +2.3 | dBm | ||
| ความกว้างของการมอดูเลตแสง (OMA) | POMA | -4.5 | -0.5 | +3.5 | dBm | 1 | |
| ความแตกต่างของพลังการเปิดตัวระหว่างสองเลน | Ptx, diff | 5.0 | เดซิเบล | ||||
| เปิดใช้พลังงานใน OMA ลบเครื่องส่งสัญญาณและการลงโทษการกระจาย (TDP) ในแต่ละเลน | OMA-TDP | -9.7 | dBm | 1 | |||
| เวลาขึ้น / ตก | Tr / Tf | 50 | ปล | ||||
| อัตราส่วนการสูญพันธุ์ | ER | 3.5 | เดซิเบล | ||||
| สัญญาณรบกวนความเข้มสัมพัทธ์ | ริน | -128 | เดซิเบล / เฮิร์ตซ์ | ||||
| ความทนทานต่อการสูญเสียผลตอบแทนทางแสง | TOL | 12 | เดซิเบล | ||||
| การสะท้อนของเครื่องส่งสัญญาณ | RT | -12 | เดซิเบล | ||||
| ระยะขอบหน้ากากตาเครื่องส่ง | EMM | 10 | % | 2 | |||
| ความหมายของเครื่องส่งสัญญาณ Eye Mask {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | ||||||
| เครื่องส่งสัญญาณปิดการเปิดตัวโดยเฉลี่ยแต่ละเลน | Poff | -30 | dBm | ||||
| ผู้รับ | |||||||
| ความยาวคลื่นศูนย์ | λC | 1270 | 1310 | 1350 | นาโนเมตร | ||
| เกณฑ์ความเสียหาย | THd | +3 | dBm | ||||
| เกินพิกัดแต่ละเลน | OVL | +1 | dBm | ||||
| ความไวของตัวรับใน OMA แต่ละเลน | SEN | -12.5 | dBm | ||||
| ความแตกต่างในการรับกำลังระหว่างสองเลน (OMA) | Prx, diff | 5.0 | เดซิเบล | ||||
| เกณฑ์การรับรองการสูญเสียสัญญาณ | โลซา | -30 | dBm | ||||
| การสูญเสียสัญญาณเกณฑ์ Deassert | LOSD | -15 | dBm | ||||
| LOS Hysteresis | LOSH | 0.5 | 6 | เดซิเบล | |||
| การสูญเสียผลตอบแทนทางแสง | ORL | -12 | dBm | ||||
| รับไฟฟ้า 3 dB บน CutoffFrequency แต่ละเลน | Fc | 12 | GHz | ||||
หมายเหตุ:
1. ความยาวคลื่นของเครื่องส่งความกว้างสเปกตรัม RMS และกำลังไฟต้องเป็นไปตามข้อกำหนด OMA ลบ TDP เพื่อรับประกันประสิทธิภาพการเชื่อมโยง
2. แผนภาพตาได้รับการทดสอบด้วยรูปคลื่น 1,000 รูป
