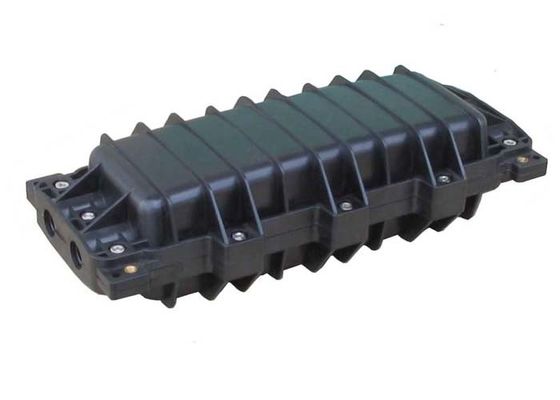

GPJ 96 Core Dome Fiber Optic Cable Splice Closure, Fiber Splice Closure

Black Splice FOSC Fiber Optic Closure GPJ 96 Core Dome Overhead Safety

ใบสมัคร:

ผลิตภัณฑ์สามารถใช้ในการเชื่อมต่อแบบเส้นตรงและเส้นแขนง (หนึ่งในสองหนึ่งในสาม) ของสายเคเบิลออปติคอลที่มีเส้นผ่านศูนย์กลาง 22 มม. (φ) ทุกประเภทและโครงสร้างเมื่อวางเหนือศีรษะในท่อใต้ดินหรือใน ดี.ในขณะเดียวกันก็ใช้กับการเชื่อมต่อของสายโทรศัพท์เมืองพลาสติกทั้งหมด

คุณสมบัติโครงสร้าง:

• ดัชนีคุณสมบัติทั้งหมดเป็นไปตาม National YD / T814-1996 Standard
• ตัวเคสทำจากพลาสติกวิศวกรรมความเข้มสูงนำเข้าและขึ้นรูปด้วยพลาสติกแม่พิมพ์ภายใต้แรงกดสูงมันอยู่ในรูปสี่เหลี่ยมผืนผ้า HALF ซึ่งมีข้อดีคือน้ำหนักน้อยความเข้มเชิงกลสูงทนต่อการกัดกร่อนป้องกันฟ้าผ่าและอายุการใช้งานยาวนาน
• ตัวเคสและทางเข้าสายเคเบิลปิดผนึกด้วยแถบยางกาว (ไม่วัลคาไนซ์) และเทปปิดผนึกความสามารถในการปิดผนึกที่เชื่อถือได้สามารถเปิดใหม่และดูแลรักษาง่าย
• การจัดจำหน่ายที่ไม่ซ้ำกันของสายเคเบิล 4 ห่วงที่แตกต่างกัน (φ12.5, φ17, φ20, φ22,) ช่วยให้ผู้ใช้สามารถเลือกเส้นผ่านศูนย์กลางภายนอกที่แตกต่างกันได้ตามสภาพจริงช่วยเพิ่มความน่าเชื่อถือของทางเข้าสายเคเบิลที่ปิดผนึก

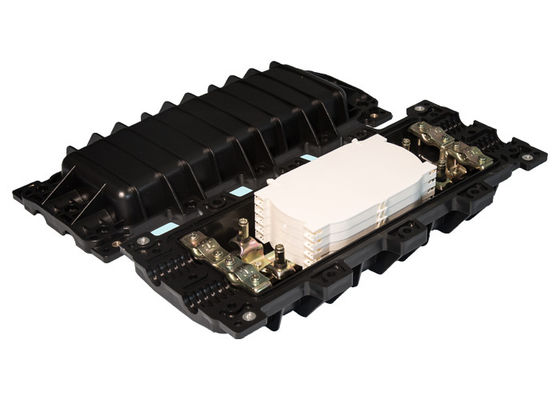

• ถาดหลอมไฟเบอร์ที่ทับซ้อนกันและชุดสายดินฉนวนกันความร้อนที่แยกจากกันทำให้การกำจัดแกนขยายกำลังการผลิตและสายดินมีความยืดหยุ่นสะดวกและปลอดภัย
• ส่วนประกอบโลหะด้านนอกและชุดยึดทำจากสแตนเลสดังนั้นจึงสามารถใช้ซ้ำได้ในสภาพแวดล้อมที่แตกต่างกัน

ข้อกำหนดทางเทคนิคหลัก:

• ขนาดภายนอก: (ยาว×กว้าง×สูง) 435 × 190 × 120
• น้ำหนัก: 2.5 กก
• รัศมีขดลวดใยแก้วนำแสง :: ≥40มม
• การสูญเสียถาดไฟเบอร์เพิ่มเติม: ≤0.01dB
• ความยาวเส้นใยเหลือในถาด: ≥1.6m
• ความจุเส้นใย: เดี่ยว: 96 แกนรูปเทป: 192 แกน
• อุณหภูมิในการทำงาน: - 40⁰ค ～ + 70⁰ค
• ความต้านทานแรงกดด้านข้าง :: ≥2000N / 10 ซม
• ทนต่อแรงกระแทก: ≥20N.m

ปฏิบัติการ:

• เลือกห่วงของสายเคเบิลที่มีเส้นผ่านศูนย์กลางภายนอกที่เหมาะสมและปล่อยผ่านสายเคเบิลออปติคอลลอกสายเคเบิลถอดตัวเรือนด้านนอกและด้านในรวมทั้งท่อหดหลวมและล้างจาระบีที่เติมออกโดยให้เส้นใย 1.1 ～ 1.6mfiber และแกนเหล็ก 30 ～ 50 มม.
• แก้ไขการ์ดกดสายเคเบิลและสายเคเบิลพร้อมกับแกนเหล็กเสริมสายเคเบิลหากเส้นผ่านศูนย์กลางของสายเคเบิลน้อยกว่า 10 มม. ให้ผูกจุดยึดสายด้วยเทปกาวก่อนจนเส้นผ่านศูนย์กลางถึง 12 มม. จากนั้นแก้ไข
• นำเส้นใยเข้าสู่ถาดหลอมและเชื่อมต่อติดตั้งท่อสัญญาความร้อนและท่อละลายความร้อนเข้ากับเส้นใยเชื่อมต่อหลังจากหลอมและเชื่อมต่อเส้นใยแล้วให้ย้ายท่อสัญญาความร้อนและท่อละลายความร้อนและยึดแกนสแตนเลส (หรือควอตซ์) เสริมให้แน่ใจว่าจุดเชื่อมต่ออยู่ตรงกลางของท่อตัวเรือนทำให้ท่อร้อนเพื่อทำให้ทั้งสองเป็นหนึ่งเดียวกันใส่ข้อต่อที่มีการป้องกันลงในถาดวางไฟเบอร์ (ถาดหนึ่งสามารถวางแกนได้ 12 แกน)
• วางเส้นใยด้านซ้ายในถาดหลอมและเชื่อมต่อให้เท่า ๆ กันและยึดเส้นใยที่คดเคี้ยวด้วยสายรัดไนลอนใช้ถาดจากล่างขึ้นบนหลังจากเชื่อมต่อไฟเบอร์ทั้งหมดแล้วให้ปิดชั้นบนสุดแล้วแก้ไข
• วางตำแหน่งและใช้สายดินตามแผนโครงการ
• ปิดผนึกตัวยึดสายเคเบิลใกล้กับทางเข้าของการปิดประกบและรอยต่อของวงแหวนสายเคเบิลด้วยเทปปิดผนึกและปิดทางเข้าที่ไม่ได้ใช้ด้วยปลั๊กโดยให้ส่วนเว้าของปลั๊กปิดผนึกด้วยเทปจากนั้นใส่ทริปปิดผนึกลงในร่องปิดผนึกที่ด้านข้างของเปลือกและจาระบีส่วนเว้าของทางเข้าของร่างกายระหว่างสองส่วนของเปลือกจากนั้นปิดทั้งสองส่วนของเปลือกและขันให้แน่นด้วยสลักเกลียวสแตนเลสควรขันสลักเกลียวให้แน่นด้วยแรงที่สมดุล
• ตามความต้องการวางตำแหน่งและแก้ไขเครื่องมือแขวน
