รายละเอียดสินค้า:
|
| ประเภท: | 144 แกน | ชื่อรุ่น: | กล่องกระจาย |
|---|---|---|---|
| สี: | ดำ | ใบสมัคร: | FTTH FTTB เครือข่าย FTTX |
| ใบรับรอง: | ISO9001 | วัสดุ: | วิชาพลศึกษา |
| แสงสูง: | PE Fiber Optic Closure,144 Core Fiber Optic Closure,PE Outdoor Fiber Closure |
||

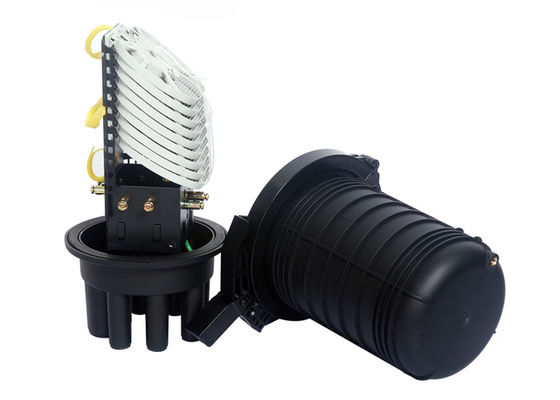

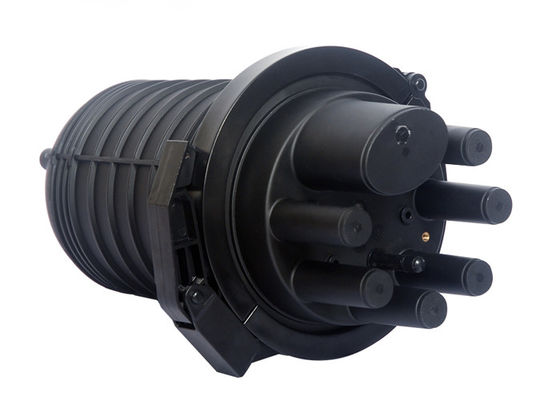

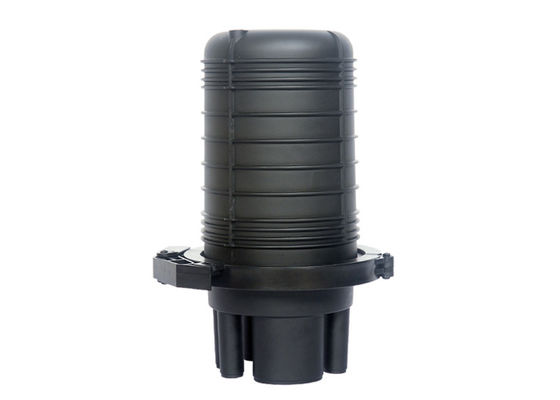

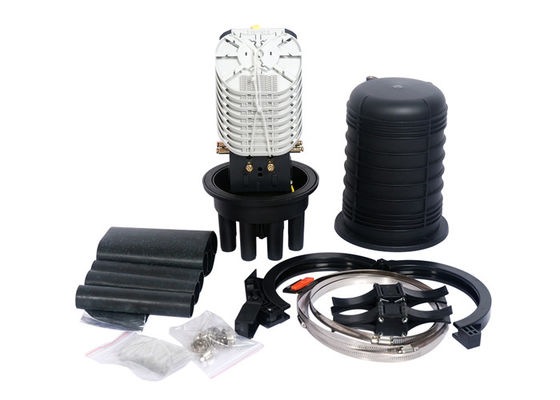

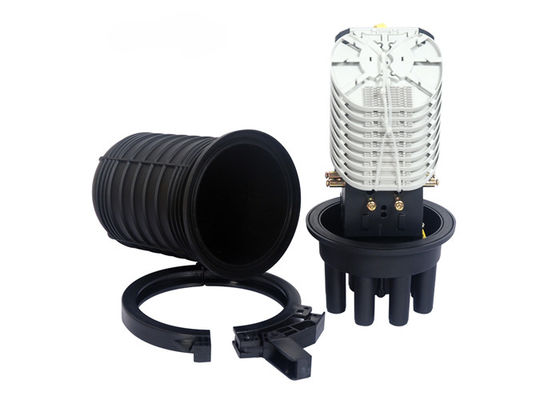

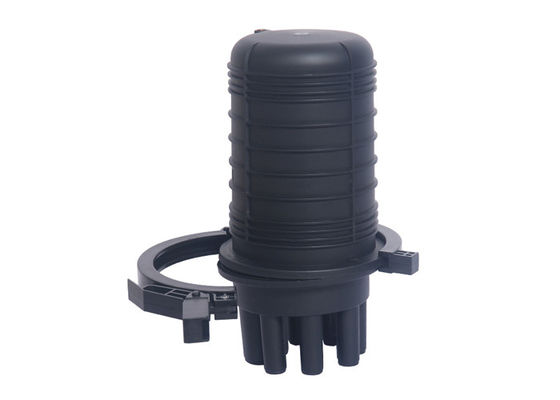

144 Core Fiber Optic Enclosure Dome Closure Outdoor MINI Waterproof IP68
1. ใบสมัคร
ซีรีย์ปิดโดมชนิดหนึ่งซึ่งใช้สำหรับการเชื่อมต่อโดยตรงระหว่างกระบวนการส่งผ่านใยแก้วนำแสงและมีการป้องกันการเชื่อมต่อโดยมีรูสายกลมเล็ก 6 รูและรูสายเคเบิลขนาดใหญ่ 1 รูการปิดผนึกความร้อนด้วยปลอกหดความร้อนสามารถใช้สำหรับการติดตั้งเหนือศีรษะเสาผนังและฝังด้วยประสิทธิภาพการปิดผนึกที่ดีการติดตั้งที่เรียบง่ายและการใช้งานที่หลากหลายจึงเป็นทางเลือกที่ดีที่สุดสำหรับการเชื่อมต่อด้วยใยแก้ว
2. สินค้า ลักษณะเฉพาะ
* ตัวบ่งชี้การทำงานทั้งหมดสอดคล้องกับมาตรฐาน YD 814.1-2004 แห่งชาติสำหรับกล่องแจกจ่าย
* พอร์ตเคเบิลสี่ในและสี่ขาออก;มีรูกลมขนาดใหญ่ 1 รูและเล็ก 10 รูซึ่งสามารถเข้าและออกจากสายเคเบิลออปติคอลΦ7 ~ Φ12ได้
* ตัวกล่องด้านนอกทำจากพลาสติกวิศวกรรมที่มีความแข็งแรงสูงมีคุณสมบัติน้ำหนักเบามีความแข็งแรงเชิงกลสูงต่อต้านริ้วรอยความต้านทานการกัดกร่อนที่แข็งแกร่งทนต่อฟ้าผ่าและอายุการใช้งานยาวนาน
* ถาดประกบโครงสร้างแบบเรียงซ้อนและอุปกรณ์ต่อสายดินอิสระทำให้การกำหนดค่าแกนใยแก้วนำแสงการขยายตัวและการต่อสายดินมีความยืดหยุ่นสะดวกและปลอดภัย
* ถาดต่อประกบมีสล็อตประกบและที่จับแยก PLC ซึ่งสามารถกำหนดค่าได้ตลอดเวลาตามความต้องการของการเชื่อมต่อโดยตรงหรือแบบแยกส่วน
3. ดัชนีทางเทคนิค
* รัศมีความโค้งของเส้นใย: ≥40มม
* การสูญเสียเพิ่มเติมของออปติคัลดิสก์: ≤ 0.01dB
* ช่วงอุณหภูมิ: - 40 ° C ~ + 70 ° C
* ป้องกันแรงดันด้านข้าง: ≥2000N / 10 ซม
* ความต้านทานการกระแทก: ≥20N.m
* ระดับการป้องกัน: IP65
คุณสมบัติของผลิตภัณฑ์
| ประเภท | KXT-M11 (RS16) -288 | KXT-M11 (RS-16) -144 |
| ขนาด (มม.) | ￠ 230 * 440 | ￠ 230 * 32 |
| ประเภทตัวแยก | 1: 4 (2 ชิ้น) / 1: 8 (1 ชิ้น) | 1: 4 (2 พีซี) / 1: 8 (2 พีซี) |
| เส้นผ่านศูนย์กลางของสายเคเบิล (มม.) | ￠ 7 ～ ￠ 12 | ￠ 7 ～ ￠ 12 |
| ความจุถาดรอง | 16 (แกนเดียว) | 16 (แกนเดียว) |
| ปริมาณถาดรองสูงสุด | 18 | 9 |
| ความจุสูงสุด | 288 (แกนเดียว) | 144 (แกนเดียว) |
| ประเภทการปิดผนึก | ท่อหดความร้อนยางซิลิกอน | ท่อหดความร้อนยางซิลิกอน |
การติดตั้ง กระบวนการ
1. สายเคเบิล การติดตั้ง
①เปิดรู: เลื่อยพอร์ตเข้าตามต้องการ
②ทำความสะอาดปลอกสายด้วยผ้า (ประมาณ 1.8 เมตร)
③เลื่อนสายเคเบิลเข้าไปในกล่องผ่านรู
2. สายเคเบิล การเตรียมการ
①ลอกปลอกสายออกทำความสะอาดตะไบตัดแกนเสริมสายที่ระยะ 75 มม. จาก ตัดปลอก;
②หากมีการติดตั้งสายเคเบิลที่มีฉนวนหุ้มไว้ให้เว้นชั้นป้องกันสายเคเบิลขนาดประมาณ 25 มม. x 25 มม ทิศทางตามแนวแกนที่ตัวตัดวงแหวนของสายเคเบิลและยึดสายเคเบิลที่มีฉนวน
③ตัดท่อหลวมที่ 35 มม. ออกจากส่วนวงแหวนของสายเคเบิลออปติคัลเอาน้ำมันออก มัดใยแก้วนำแสงวางบนท่อป้องกันไฟเบอร์เปลือย
④จัดแนวส่วนของสายเคเบิลและปลายรูฐานสอดแกนเสริมเข้าไปในรูยึดแล้วบีบ ด้วยน็อตและตัดส่วนเกินออก
⑤หากใช้ลวดป้องกันในการเชื่อมต่อสายเคเบิล 2 เส้นควรจับคู่สายเคเบิลเข้าด้วยกันตาม คำสั่งซื้อ
3. วงรี หลุม การปิดผนึก
①เช็ดพื้นผิววงรีและปลอกสายเคเบิลด้วยกระดาษหรือผ้าที่สะอาดให้ห่างจากขอบรู 100 มม.
②หยาบพื้นผิวรูปไข่และปลอกสายด้วยกระดาษทรายทำความสะอาดด้วยผ้า
③ใส่ท่อหดความร้อนรูปไข่และทำเครื่องหมายสายเคเบิลออปติกที่ปลายท่อ
④ทำเครื่องหมายที่ 2 บนสายเคเบิลที่ 5 มม. จากเครื่องหมายที่ 1
⑤พันสายด้วยกระดาษอลูมิเนียมอุ่นจากเครื่องหมายที่ 2
⑥เมื่อติดตั้งสายเคเบิลที่ 2 ให้จัดสรรท่อหดความร้อนตามขนาดของสายเคเบิลใส่การ์ดสาขา (หมายเหตุ: ควรเสียบการ์ดสาขาทั้งหมดลงในท่อหดความร้อนจนสุด)
⑦ให้ความร้อนกับท่อหดความร้อนด้วยไฟฉายเพื่อให้หดตัวทั่วทั้งตัวยึดและสายเคเบิลจากนั้นให้ความร้อนคลิปทั้งสองด้านจนความร้อนละลายไหลออกจากสายเคเบิลทั้งสอง
4. การติดตั้งสายเคเบิลออปติก
①ถาดรองแต่ละอันบรรจุเส้นใยได้สูงสุด 16 เส้นและบรรจุท่อป้องกันไฟเบอร์แบบเปลือยได้ถึง 2 หลอดที่ด้านข้างของถาดโดยทำเครื่องหมายแต่ละหลอดที่ระยะ 15 มม. จากขอบของถาดรอง
②ตัดท่อป้องกันพิเศษที่เครื่องหมายออกอย่างระมัดระวังและยึดท่อเข้ากับถาดด้วยสายรัด
5. การเชื่อมต่อและการจัดเก็บใยแก้วนำแสง
①เชื่อมต่อเส้นใยที่สอดคล้องกันตามต้องการ
②คลิปข้อต่อไฟเบอร์ในช่องของถาดรองม้วนเส้นใยที่เหลืออยู่ในถาด
③ตรวจสอบว่าเส้นใยทั้งหมดยังคงอยู่หรือไม่จากนั้นปิดฝาโปร่งใสแล้วยึดเข้ากับถาดต่อ
6. การติดตั้งกล่อง
วางฝาปิดกล่องไว้ที่ฐานกล่องตรวจสอบให้แน่ใจว่ารูรูปไข่ของฐานกล่องอยู่ในแนวเดียวกันกับลูกศรที่ทำเครื่องหมายบนฝากล่องใช้แหวนล็อกเพื่อล็อคฝากล่องและฐานกล่องเข้าด้วยกัน
