รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องรับส่งสัญญาณไฟเบอร์ออปติก | ประเภทเส้นใย: | ไฟเบอร์เดี่ยวโหมดเดียว |
|---|---|---|---|
| อินเตอร์เฟซ: | LC | ความยาวคลื่น: | 1310 / 1550nm |
| ระยะทาง: | 100m ถึง 120km | อัตราการส่งข้อมูล: | 1.25G |
| อุณหภูมิในการทำงาน: | เชิงพาณิชย์: 0 ถึง 70 ° C อุตสาหกรรม: -40 ถึง 85 ° C | จ่ายแรงดันไฟฟ้า: | 3.13V ~ 3.47V |
| การประกัน: | 3 ปี | ใบสมัคร: | Gigabit Ethernet, Fibre Channel, Switch to Switch interface |
| เน้น: | ตัวรับส่งสัญญาณออปติคอลแบบสองทิศทางเดียว,ตัวเชื่อมต่อ Lc ตัวรับส่งสัญญาณออปติคอลแบบสองทิศทาง,ตัวรับส่งสัญญาณออปติคอลแบบสองทิศทาง 20Km |
||

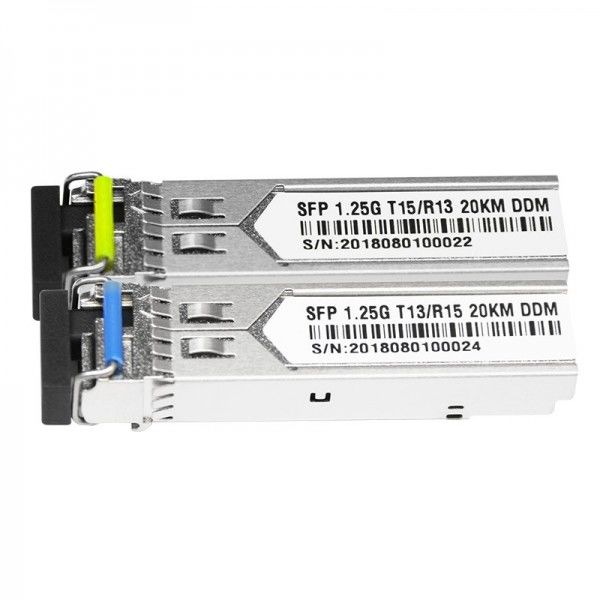

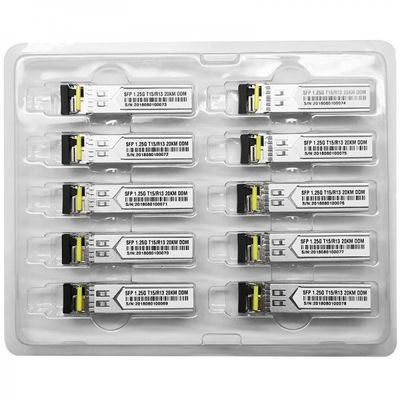

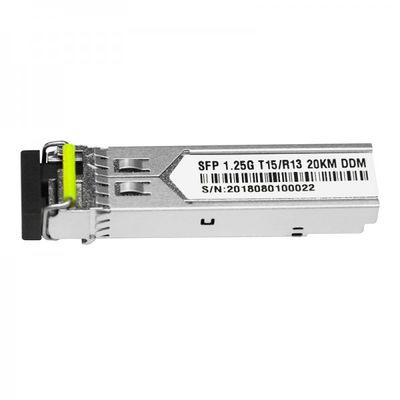

ตัวรับส่งสัญญาณไฟเบอร์ออปติกแบบสองทิศทาง 1.25G Lc Connector 20Km Single Fiber Sfp Module
คำอธิบาย
ตัวรับส่งสัญญาณ SFP-BIDI เป็นโมดูลที่มีประสิทธิภาพและคุ้มค่าซึ่งรองรับอัตราข้อมูลคู่ที่ 1.25Gbps / 1.0625Gbps และ
ระยะการส่งข้อมูล 120 กม. ด้วย SMF ตัวรับส่งสัญญาณประกอบด้วยสามส่วน: เครื่องส่งเลเซอร์ DFB, โฟโตไดโอด PIN
รวมกับ preamplifier ทรานส์อิมพีแดนซ์ (TIA) และชุดควบคุม MCUโมดูลทั้งหมดเป็นไปตามข้อกำหนดด้านความปลอดภัยของเลเซอร์คลาส I
ตัวรับส่งสัญญาณเข้ากันได้กับ SFP Multi-Source Agreement (MSA) และ SFF-8472สำหรับข้อมูลเพิ่มเติมโปรดดูที่ SFP MSA
ลักษณะเฉพาะ
คะแนนสูงสุดแน่นอน
| พารามิเตอร์ | สัญลักษณ์ | นาที. | สูงสุด | หน่วย | บันทึก |
| การจ่ายแรงดัน | Vcc | -0.5 | 4.0 | วี | |
| อุณหภูมิในการจัดเก็บ | -40 | 85 | ° C | ||
| ความชื้นสัมพัทธ์ | 5 | 85 | % |
บันทึก: ความเครียดที่เกินกว่าค่าสัมบูรณ์สูงสุดอาจทำให้เกิดความเสียหายอย่างถาวรกับตัวรับส่งสัญญาณ
ลักษณะการทำงานทั่วไป
| พารามิเตอร์ | สัญลักษณ์ | นาที. | ประเภท | สูงสุด | หน่วย | บันทึก |
|
อัตราข้อมูล
|
1250 | เมกะไบต์ / วินาที | ||||
| การจ่ายแรงดัน | Vcc | 3.13 | 3.3 | 3.47 | วี | |
| อุปทานในปัจจุบัน | Icc5 | 220 | mA | |||
| อุณหภูมิกรณีปฏิบัติการ | Tc | 0 | 70 | ° C | ||
| -10 | 80 | ° C | ||||
| -40 | 85 | ° C |
ลักษณะทางออปติคอล
ล.)เครื่องส่ง
| arameter | สัญลักษณ์ | นาที. | ประเภท | สูงสุด | หน่วย | บันทึก |
| ความยาวคลื่นปฏิบัติการ | λC | 1270 | 1310 | 1360 | นาโนเมตร | |
| พ.ศ. 1470 | พ.ศ. 1490 | 1510 | ||||
| กำลังขับ Ave. (เปิดใช้งาน) | ปอ | -8 | -4 | dBm | 1 | |
| อัตราส่วนการสูญพันธุ์ | ER | 9 | เดซิเบล | 1 | ||
| ความกว้างสเปกตรัม RMS | Δλ | 4 | นาโนเมตร | |||
| เวลาเพิ่มขึ้น / ลดลง (20% ~ 80%) | Tr / Tf | 0.26 | ปล | 2 | ||
| หน้ากากตาออก | สอดคล้องกับ IEEE802.3 z (ความปลอดภัยของเลเซอร์คลาส 1) | |||||
หมายเหตุ (1): วัดที่รูปแบบ NRZ PRBS 2 ^ 23-1
หมายเหตุ (2): ความหมายหน้ากากตาเครื่องส่งสัญญาณ
2)ผู้รับ
| พารามิเตอร์ | สัญลักษณ์ | นาที. | ประเภท | สูงสุด | หน่วย | บันทึก |
| ความยาวคลื่นปฏิบัติการ | พ.ศ. 1470 | พ.ศ. 1490 | 1510 | นาโนเมตร | ||
| 1270 | 1310 | 1360 | ||||
| ความไว | Psen | -22 | dBm | 1 | ||
| นาที.เกินพิกัด | พิแม็กซ์ | -3 | dBm | |||
| LOS Assert | Pa | -35 | dBm | |||
| LOS ปฏิเสธ | พด | -23 | dBm | 2 | ||
| LOS Hysteresis | Pd-Pa | 0.5 | 6 | เดซิเบล |
หมายเหตุ (1): วัดด้วยแหล่งกำเนิดแสง 1490nm (1310nm), ER = 9dB;เบอร์ = <10 ^ -12 @ PRBS = 2 ^ 23-1 NRZ
หมายเหตุ (2): เมื่อ LOS ยกเลิกการยืนยันเอาต์พุตข้อมูล RX +/- คือเอาต์พุตสัญญาณ
ข้อมูลการสั่งซื้อ
| SFP BIDI, LC, Tx1310 / Rx1550nm 1.25Gbps, 20 กม. พร้อม DDM |
| SFP BIDI, LC, Tx1550 / Rx1310nm 1.25Gbps, 20 กม. พร้อม DDM |
| SFP BIDI, LC, Tx1310 / Rx1550nm 1.25Gbps, 20 กม. โดยไม่มี DDM |
| SFP BIDI, LC, Tx1550 / Rx1310nm 1.25Gbps, 20 กม. โดยไม่มี DDM |
